Renault Megane3 перестал заводиться. Со слов клиента, это уже третий по счёту подкапотный блок предохранителей, который вышел из строя.
В ходе первичной диагностики отсутствовала связь с блоком управления двигателем. Также наблюдались многочисленные ошибки в большинстве блоков по мультиплексной сети, что косвенно указывало на проблему с питанием ЭБУ.

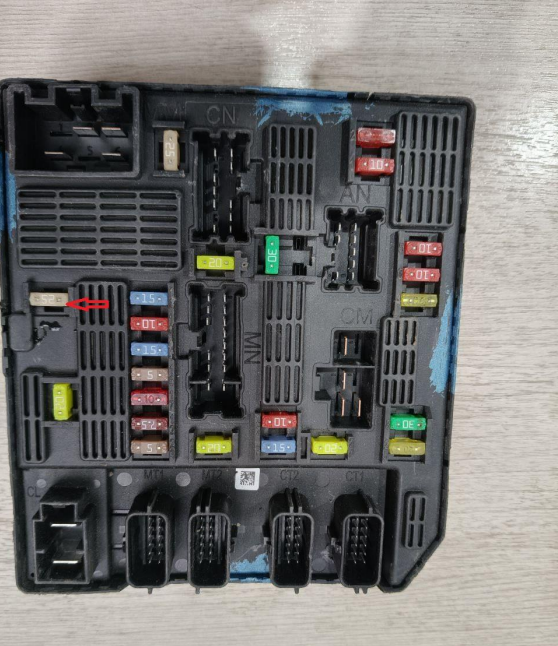

Первым делом проверили питание на предохранителе ЭБУ двигателя, расположенном в подкапотном блоке USM — питание присутствует.
На первый взгляд ситуация выглядит как типичная неисправность блока, однако в таких случаях важно не просто заменить узел, а разобраться в причине выхода его из строя.
В этой статье подробно разберём все этапы диагностики и ремонта, а также покажем, к чему может привести игнорирование первопричины неисправности.
В ходе первичной диагностики отсутствовала связь с блоком управления двигателем. Также наблюдались многочисленные ошибки в большинстве блоков по мультиплексной сети, что косвенно указывало на проблему с питанием ЭБУ.
Первым делом проверили питание на предохранителе ЭБУ двигателя в подкапотном блоке USM — питание присутствует.
Отдельно стоит отметить важный момент по совместимости. Блоки USM могут быть взаимозаменяемыми, но не всегда подходят по принципу «поставил и поехал».
Если устанавливается блок с другим номером, как в нашем случае блок от Fluence, его придётся конфигурировать под конкретный автомобиль. Для этого потребуется Renault Clip или online-конфигурирование сторонним мультибрендовым оборудованием.
Следующим этапом проверили питание на пинах CN6, MN2 и MN3, через которые подаётся питание на ЭБУ двигателя.
Именно здесь и обнаружилась основная проблема: напряжение на этих выводах отсутствовало. То есть питание на входе блока есть, а до ЭБУ оно не доходит.
Логика неисправности в таком случае очевидна: нет питания — нет связи с блоком управления — нет запуска двигателя.

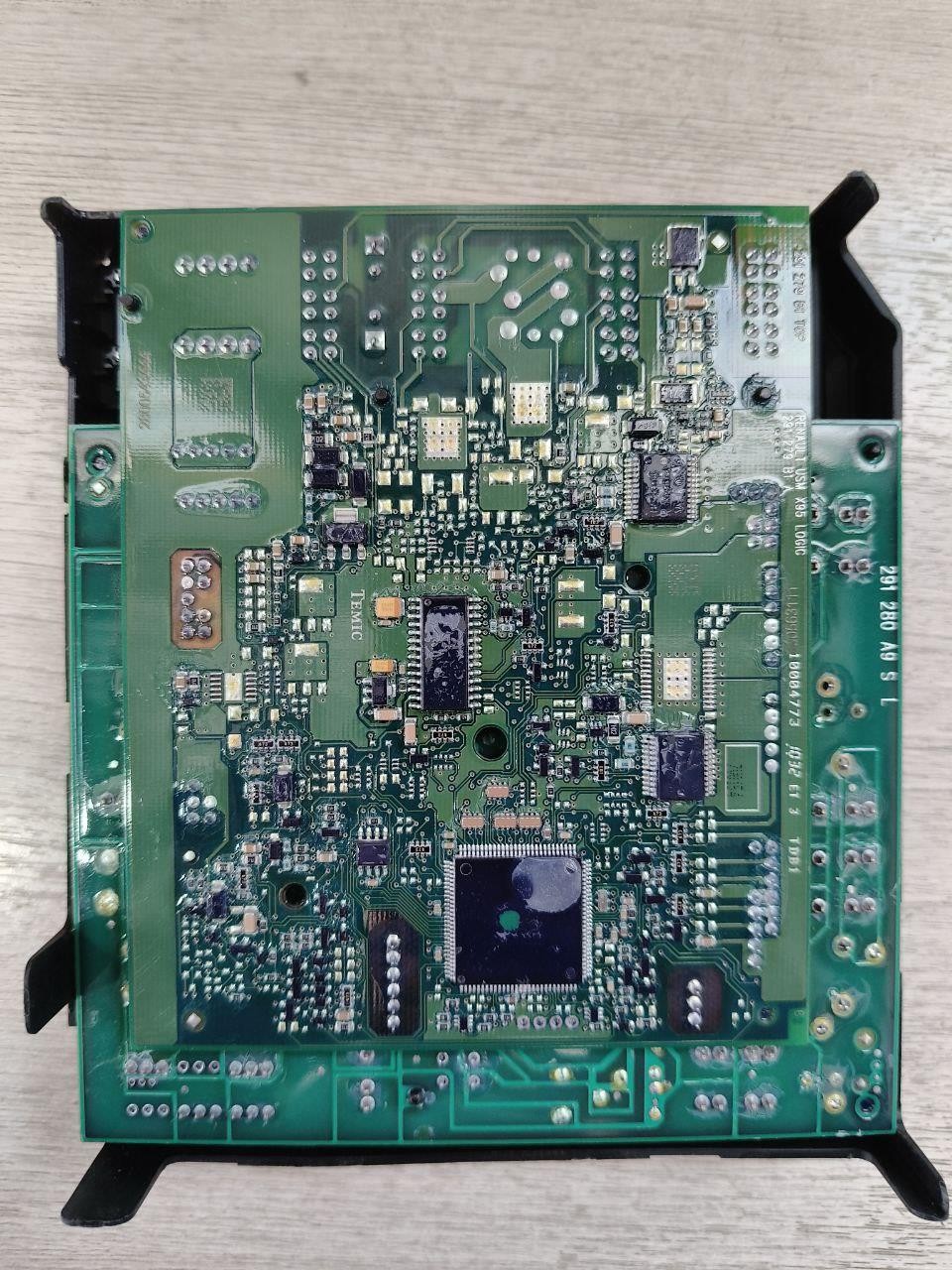

После этого блок был разобран. Внутри он состоит из двух плат: силовой и управляющей, с процессором Motorola.
Такая конструкция усложняет ремонт, но позволяет точнее локализовать неисправность и понять, какой именно элемент перестал выполнять свою функцию.
За подачу питания на ЭБУ двигателя отвечает реле, отмеченное на фото.
При проверке управляющих контактов выяснилось, что при подаче питания на обоих выводах управления присутствует «плюс». Для этой цепи это некорректный режим работы.
Причиной оказался сгоревший защитный диод, который используется для защиты катушки реле от перенапряжений, возникающих при отключении напряжения.
На фото показано место, где был установлен защитный диод. Самого диода на снимке уже нет, но именно он находился в отмеченной точке и был причиной отказа.
Ниже показан и участок цепи с предохранителем ЭБУ двигателя, к которому относится данная неисправность.
Теоретически можно было просто выпаять неисправный диод, собрать блок и вернуть автомобиль клиенту — питание на ЭБУ в таком случае действительно появилось бы.
Но это было бы временным решением. Диод выполняет защитную функцию, и без него реле останется без защиты от выбросов напряжения. Сколько в таком режиме прослужит реле, заранее сказать невозможно.
С учётом того, что реле впаяно в многослойный «сэндвич» из плат, его последующая замена будет куда более трудоёмкой. Поэтому такой вариант мы рассматривать не стали.
Ниже показана схема установки диода на управляющие контакты реле.
Вместо временного решения был подобран и установлен новый SMD диод Шоттки, который полностью восстанавливает защиту цепи.
Для ремонта был использован SMD диод Шоттки, подходящий по параметрам для данной цепи.
Такие компоненты доступны в продаже, поэтому восстановление блока возможно без замены всего узла в сборе.
После установки нового диода блок снова вышел на связь, а запуск двигателя восстановился.
На этом этапе неисправность была устранена, но оставался главный вопрос: почему вообще выгорел этот элемент?

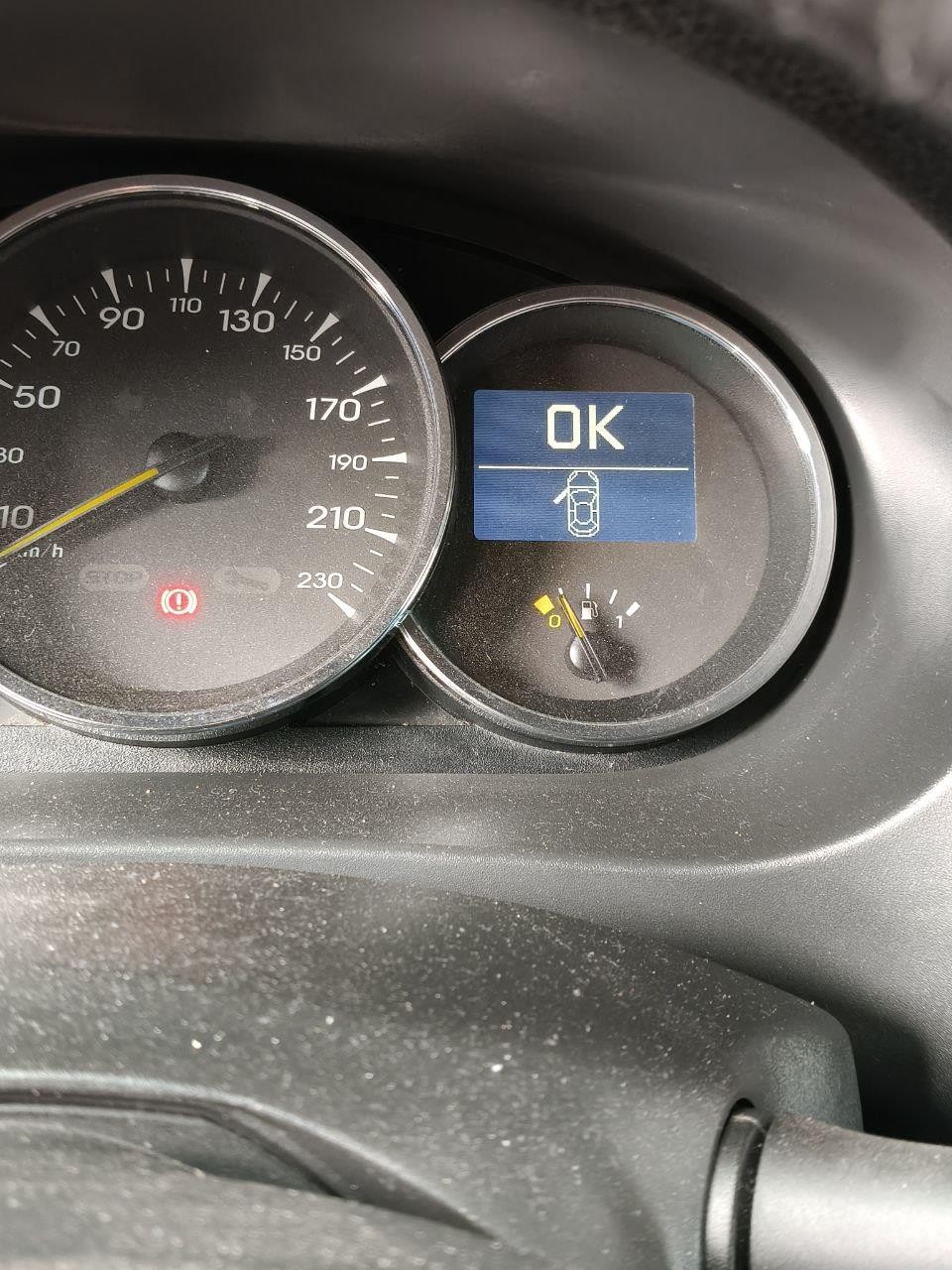

После восстановления цепи питания блок управления двигателем вышел на связь, а автомобиль снова начал запускаться в штатном режиме.
Но устранение следствия — это только половина работы. Важно было найти первопричину, чтобы ситуация не повторилась снова.
Причин выгорания такого диода может быть несколько, но в данном случае всё указывало на проблемы в системе зажигания.
После осмотра катушек зажигания Miles стало понятно, что именно они, скорее всего, и стали причиной неисправности. Дополнительно этому способствовала конструктивная особенность двигателя: как правило, здесь отсутствует полноценная защитная крышка, из-за чего сверху скапливается влага.
Со временем влага попадает в свечные колодцы через изношенные уплотнения катушек, что приводит к пробоям, замыканиям и скачкам напряжения.
Так как управление катушками идёт от ЭБУ двигателя, неисправная катушка может передавать высокое напряжение обратно на плату блока управления, а затем и в блок USM, где в итоге и выгорает защитный диод.
В данном случае причиной отсутствия запуска оказался не сам блок USM как таковой, а выгоревший защитный диод в цепи реле питания ЭБУ двигателя.
После его замены питание на ЭБУ восстановилось, блок вышел на связь, и двигатель снова начал запускаться. Но чтобы неисправность не повторилась, важно устранять не только следствие, но и первопричину — в данном случае состояние катушек зажигания и проблему попадания влаги.
